GA系列大氣清灰布袋式除塵器清灰系統采用了高頻振動加反吹風,節省了配套輔助設備的投資,降低了電能消耗和設備的運行費用,同時還具有性能穩定可靠,除塵效率高,檢修方便,濾袋壽命長等優點.本除塵器廣泛用于建材,陶瓷,冶金,糧食,化工,鑄造,輕工等行業.
服務電話：13091153069（同微信）
布袋除塵器應用于電爐煙氣除塵，銀川特鋼使用我公司生產的GA系列大氣清灰布袋式除塵器，安裝完畢，準備試運轉。布袋除塵器具有壓縮空氣清灰、外濾式除塵、清灰效果好、過濾區全封閉、維護檢修機外執行、操作方便等特點。
一、產品概述
GA系列大氣清灰布袋式除塵器的特點：清灰系統采用了高頻振動加反吹風，反吹風由特殊設計的電動機帶動三通閥來實現，電動缸的動作由一套自控系統來控制，于過去采用的脈沖反吹和高壓反吹布袋除塵器相比，除大大節省的配套輔助設備的投資以外，還非常顯著的降低了電能消耗和設備的運行費用，同時還具有性能穩定可靠、除塵效率高、檢修方便、濾袋壽命長等優點。本除塵器廣泛用于建材、陶瓷、冶金、糧食、化工、鑄造、輕工等行業。

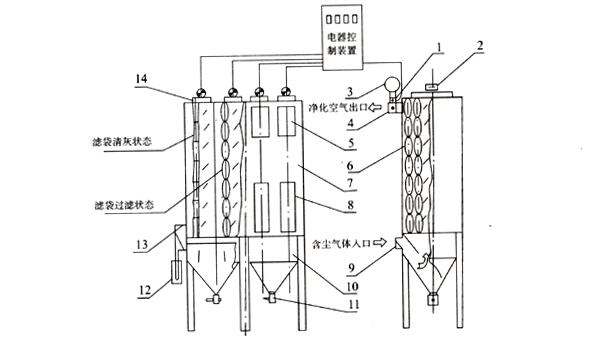

二、工作原理
含塵氣體由進氣管進入灰斗，再向上經由箱體內的濾袋凈化后，由電動三通閥開啟的主閥板處排至出氣管，出氣管的氣體再經離心風機，煙囪排入大氣中。
隨著工作時間的加長，除塵布袋內壁上粉塵層的厚度逐漸增加，阻力也隨之逐漸上升，當阻力升高值達到80～120毫米水柱時，（可通過U型壓力計看出），電動缸開動使用電動三通閥的主閥板關閉，付閥板打開，進行反吹清灰。
反吹空氣通過電動三通閥進入箱體后，與過濾狀態相比反向通過濾袋，與此同時，高頻電振器開始動作，使濾袋隨這作高頻震動。在反吹及高頻振動的同時作用下起到清灰的效果（清灰時間是可調的）。清灰結束時高頻電振停止振動。電動三通閥主閥板打開，付閥同時關閉，又恢復了正常過濾狀態?？梢园凑招枰{(diào)整清灰的相鄰間隔時間、使各箱體按指定的時間依次序進行清灰。
二、GA型系列大氣清灰布袋式除塵器技術性能表
|
序號
|
性能參數 規格
|
Ⅱ
|
Ⅲ
|
Ⅳ
|
Ⅴ
|
|
1
|
過濾面積(米2)
|
104
|
156
|
208
|
260
|
|
2
|
濾袋數量(條)
|
64
|
96
|
128
|
160
|
|
3
|
濾袋規格(直徑×長度毫米)
|
Φ160×3350
|
Φ160×3350
|
Φ160×3350
|
Φ160×3350
|
|
4
|
設備阻力(毫米水柱)
|
<120
|
<120
|
<120
|
<120
|
|
5
|
除塵效率 %
|
>99
|
>99
|
>99
|
>99
|
|
6
|
入口含塵濃度(克/米3)
|
<15
|
<15
|
<15
|
<15
|
|
7
|
過濾風速(米/分)
|
1.0-2.0
|
1.0-2.0
|
1.0-2.0
|
1.0-2.0
|
|
8
|
處理風量(米3/時)
|
6240-12480
|
9036-18720
|
2450-24900
|
15600-31200
|
|
9
|
使用溫度(℃)
|
<120
|
<120
|
<120
|
<120
|
|
10
|
電機總?cè)萘?瓦)
|
1.34
|
1.71
|
2.68
|
3.05
|
|
11
|
外形尺寸
長×寬×高毫米2 |
3000×3725
×6640 |
3000×4525
×6640 |
3000×5325×6640
|
3000×6125×6640
|
|
12
|
設備重量 (公斤)
|
6044
|
7189
|
8640
|
9670
|
|
序號
|
性能參數 規格
|
Ⅵ
|
Ⅶ
|
Ⅷ
|
|
1
|
過濾面積(米2)
|
312
|
364
|
416
|
|
2
|
濾袋數量(條)
|
192
|
224
|
256
|
|
3
|
濾袋規格(直徑×長度毫米)
|
Φ160×3350
|
Φ160×3350
|
Φ160×3350
|
|
4
|
設備阻力(毫米水柱)
|
<120
|
<120
|
<120
|
|
5
|
除塵效率 %
|
>99
|
>99
|
>99
|
|
6
|
入口含塵濃度(克/米3)
|
<15
|
<15
|
<15
|
|
7
|
過濾風速(米/分)
|
1.0-2.0
|
1.0-2.0
|
1.0-2.0
|
|
8
|
處理風量(米3/時)
|
18720-37440
|
21840-43680
|
24960-19920
|
|
9
|
使用溫度(℃)
|
<120
|
<120
|
<120
|
|
10
|
電機總?cè)萘?瓦)
|
4.02
|
4.39
|
5.36
|
|
11
|
外形尺寸長×寬×高毫米2
|
3000×6925×6640
|
3000×7725×6640
|
3000×8575×6640
|
|
12
|
設備重量 公斤
|
11005
|
11920
|
13601
|
